Balança de Granéis

Balança de fluxo contínuo.

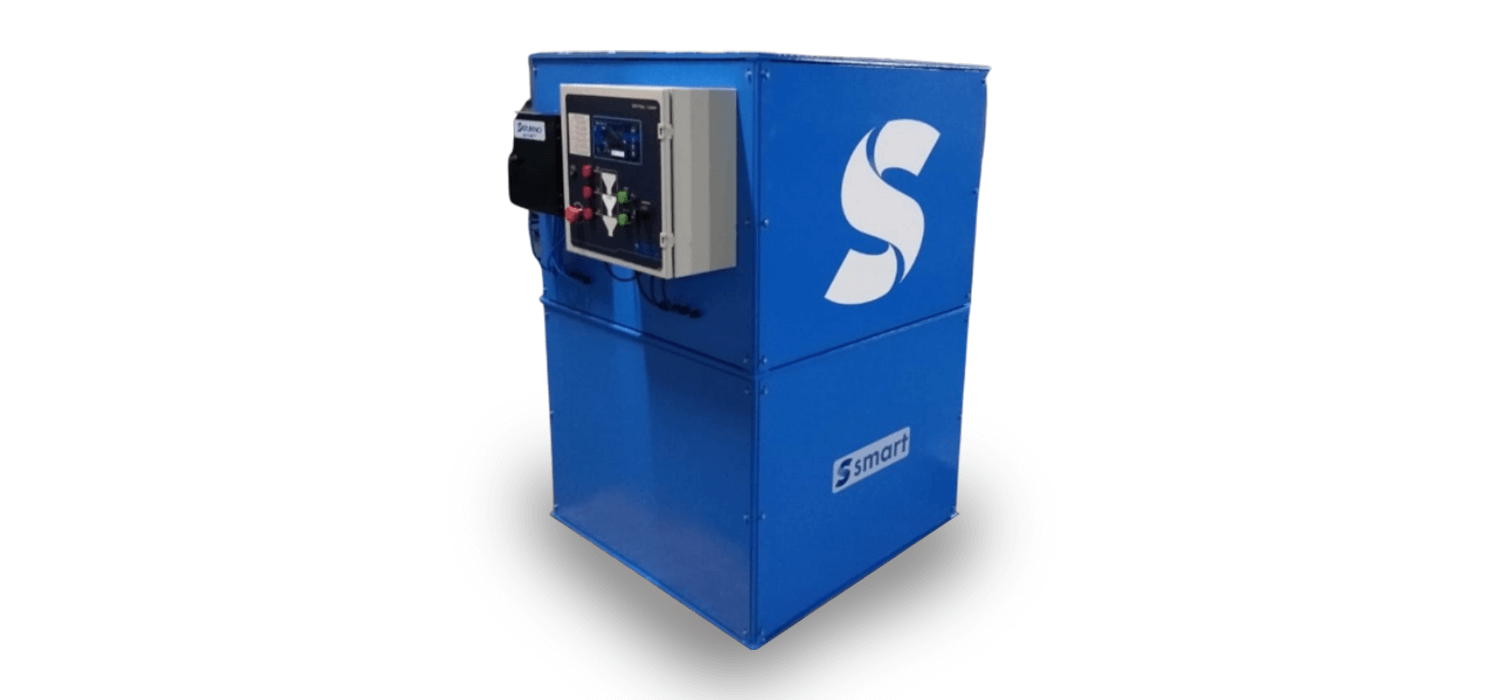

Sat Flow - Balança de fluxo contínuo

Sat Flow
Sat Flow

Funcionamento

  • Enchimento da caçamba acumulativa.
  • Abertura da comporta / válvula da caçamba acumulativa e início da pesagem na caçamba de pesagem.
  • Fechamento da comporta / válvula da caçamba acumulativa, atingindo o peso pré-determinado por ciclo.
  • Registro de peso bruto.
  • Abertura da comporta / válvula da caçamba de pesagem e início da descarga do material.
  • Fechamento da comporta / válvula da caçamba de pesagem, quando o valor de peso estivar dentro da faixa pré-determinada de zero.
  • Registro de tara eventual e de subtotal líquido acumulado até o presente ciclo. Início de novo ciclo de pesagem.

Balança de fluxo para portos

Balança de fluxo para portos
Balança de fluxo para portos

ALTAS CAPACIDADES | Até 3.000 t/h
Precisão e controle no envio da quantidade carregada ao navio evitando quebra de estoque.

Balança de fluxo para portos

Sat Flow Balança de fluxo contínuo

Balança de fluxo contínuo

Para pesagem de granéis

Balança de fluxo contínuo para pesagem de granéis, nas capacidades de 10t/h a 3.000 t/h. Corpo da balança construído em aço carbono, estruturado com perfis metálicos, dividido em três seções, com flanges de acoplamento para a montagem do conjunto e portas de inspeção.

Balança de fluxo contínuo
Balança de fluxo contínuo

Especificações

  • Primeira Seção: Composta por silo pulmão de recebimento do fluxo de produto, tubulação de entrada, dois tubos de compensação de pressão, sensor de nivel, registros de saida tipo válvula “borboleta” e acionamento por cilindro pneumático de dois cortes.
  • Segunda Seção: Composta por cacamba de pesagem, registro de saida tipo valvula “basculante”, duas correntes fixadas na cacamba para afericao da balanca, acionamento por cilindro pneumatico de um corte, 03 células de carga Tipo «Shear Beam» que apoiam a cacamba de pesagem, indicador digital modelo Smart
    Flow que emite relatórios de pesagens.
  • Terceira Seção: Composto por silo de descarga por gravida-de que recebe o produto já pesado e sensor de nível.

Informações

  • Funções: Pausa, contínua (retomada)

  • Carga total desejada: Programável em «kg» ou «ton».

  • Capacidade ideal da batelada: Programável.

  • Visualização no display: Número da batelada.

  • Relatório: Via canal serial e impresso.

  • Possibilidade de descarga avulsa: Fora do ciclo de carregamento.

  • Sensores: Nível anti-transbordamento.

  • Retorno a Zero: Automático e manual.

  • Aplicação de controle de fluxo/carregamento.

  • Saídas tipo contato seco: 3.

Balança de fluxo contínuo

Balança de Carregamento

Balança de carregamento

Balança de carregamento | De 120 até 700t/h
Para carregamento e expedição de grãos.

A Sat Loader é uma solução automatizada para carregamento de veículos de carga.

Desenvolvida para acelerar e facilitar os processos de carregamento de veículos dos mais variados portes, além de evitar desvios e manipulações fraudulentas, tudo de forma controlada e segura.

O sistema conta com mecanismos de segurança para minimizar problemas de posicionamento e acidentes no carregamento.

Sat Loader
Sat Loader
Sat Loader
Sat Loader

Recursos operacionais

  • 5 Modos de acionamento Automático / Manual Funções: Pausa, Continua ( retomada )
  • Carga Total Desejada Programável em “kg” ou “ton” Capacidade (ideal) da Batelada Programável
  • Visualização no display: Número da batelada Relatório, via canal serial e impresso
  • Possibilidade Descarga Avulsa (fora do ciclo de carregamento) Sensores de nível anti-transbordamento
  • Retorno a Zero Automático e Manual
  • Aplicação controle de fluxo / carregamento
  • 3 saídas tipo contato seco
  • corte grosso (Redução de fluxo).
  • corte fino (Bloqueio do fluxo).
  • descarga.
  • Programação de todos os parâmetros de operação, protegidos por bateria recarregável em caso de falta de energia elétrica.
  • Operação manual ou automática do processo de pesagem.
  • Temperatura de operação entre 0 a 40°C.
  • Umidade relativa entre 10 a 95% sem condensação.
  • Fluxo de pesagem de 120 até 700 t/h (soja 0,75 t/m³).
  • Caçambas e Comportas construídas em aço carbono.
  • Projetada para trabalhar com produtos de bom escoamento tais como soja, farelo de soja, milho, arroz, etc.
  • Comporta de alimentação rápida e lenta que garante precisão de 0,1% no valor carregado.
  • Suporta as sobrecargas dos veículos que trafegam nas estradas brasileiras sem sofrer deformações.
  • Acionamento pneumático (rede do cliente).
  • Altura do conjunto: caçamba pesadora e boca de descarga 1510mm

Funcionamento

A Alimentação da balança será por gravidade, através de comporta flangeada no silo de armazenamento, com acionamento eletro pneumático de duplo corte.

A caçamba de pesagem apoiada sobre células de carga Shear Beam, sensor de nível e um registro de saída tipo basculante com acionamento por cilindro pneumático.

Sat Loader
Sat Loader

Sequência de Operação

  • Abertura da boca de descarga do silo pulmão.
  • Início da pesagem até atingir carga máxima da caçamba pesadora.
  • No caso de ser a última batelada, será acionado automaticamente o corte fino a fim de atingir o peso programado.
  • Fechamento da boca de descarga do silo pulmão.
  • Captura do peso bruto.
  • Descarga da caçamba pesadora através da abertura da válvula tipo basculante.
  • Registro de tara eventual e de subtotal líquido acumulado até o presente ciclo.
  • Por fim, início do novo ciclo de pesagem.

Responsabilidade do cliente

  • Estrutura de sustentação.
  • Rede de ar comprimido.
  • Rede elétrica.
Sat Loader
Sat Loader

Carregamento Rodoviário

Balança de carregamento para silo ou tulha.

Sat Loader
Sat Loader

Carregamento de vagão

Balança de carregamento para silo ou tulha de expedição de grãos.

Sat Loader
Sat Loader
